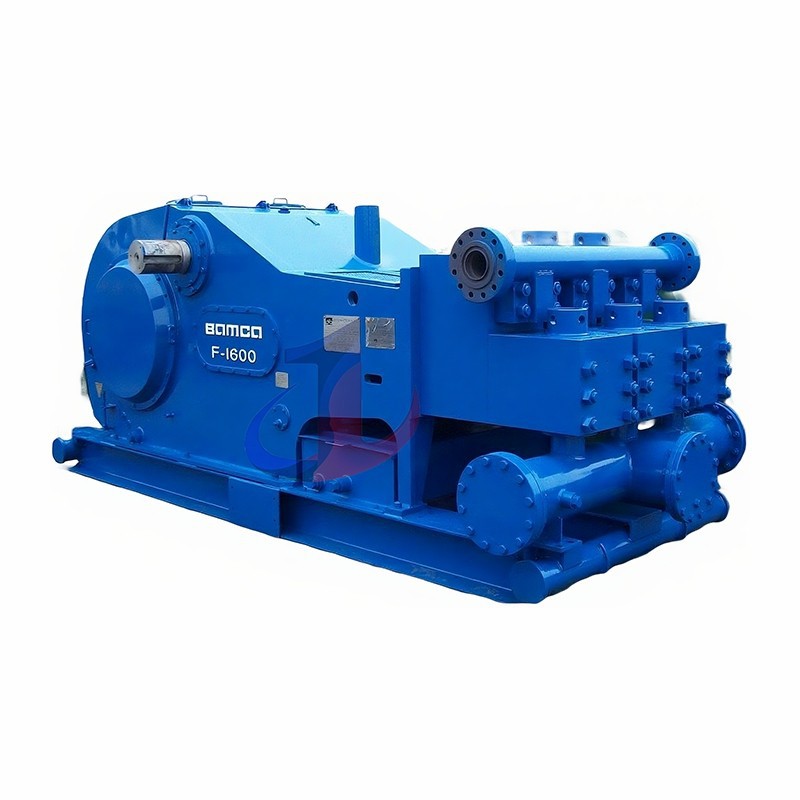

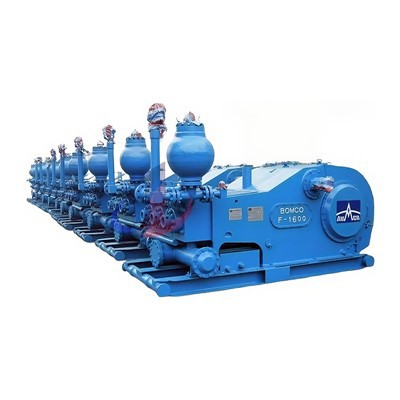

BOMCO F-1600 con pompa per fango SWOP 8404-25A 7500 PSI



Il gruppo motore Bomco F-1600 è rinomato per la sua eccezionale durata e affidabilità, fornendo un azionamento stabile e potente per l'intera unità pompa.

Potenza e prestazioni nominali:La potenza nominale è di circa 1600 HP (1193 kW), garantendo potenza adeguata per varie condizioni operative. La frequenza di corsa nominale è generalmente di 120 SPM, con una lunghezza della corsa di 305 mm (12 pollici). L'ottimizzazione di questi parametri di progettazione aiuta a migliorare le prestazioni di pompaggio a frequenze di corsa inferiori e prolunga la durata operativa dei componenti dell'estremità del fluido.

Struttura del telaio:Il telaio della parte motore è caratterizzato da una struttura in piastre di acciaio saldate, alleviata dallo stress-dopo la saldatura per garantire caratteristiche di elevata resistenza, rigidità e leggerezza.

Trasmissione ad ingranaggi:Utilizza un ingranaggio a spina di pesce con un rapporto di trasmissione di 4.206:1. Il design dell'ingranaggio a spina di pesce fornisce una maggiore coppia di trasmissione e un funzionamento più fluido.

Albero motore e cuscinetti:L'albero motore è generalmente realizzato in acciaio legato fuso di alta- qualità (ad es. 35CrMo, 40CrMo) o acciaio legato forgiato (ad es. 42CrMo, 4340) ed è sottoposto a trattamento termico e bilanciamento dinamico per garantire elevata resistenza e funzionamento regolare.

Traversa e guide:La traversa è realizzata in ghisa duttile ad alta resistenza-, mentre le guide della traversa (piastre antiusura) utilizzano ghisa Meehanite resistente all'usura (ASTM A48-83) o hanno uno strato antiusura in bronzo, garantendo basso attrito e lunga durata.

Sistema di lubrificazione:Utilizza una combinazione di lubrificazione forzata (tramite una pompa dell'olio per ingranaggi integrata-) e lubrificazione a sbattimento, garantendo che tutte le parti mobili siano adeguatamente lubrificate e raffreddate. Alcune configurazioni offrono un sistema di lubrificazione esterno opzionale azionato da una pompa dell'olio per ingranaggi e un radiatore dell'olio.





Perfettamente abbinato all'estremità di potenza Bomco F-1600 è l'estremità del fluido 8404-25A di Southwest Oilfield Products (SWOP), progettata specificamente per resistere a pressioni di esercizio fino a 7500 PSI.

Progettazione strutturale:Questa estremità del fluido presenta un design modulare a blocchi divisi-di tipo L-riconosciuto nel settore, costituito da moduli di aspirazione e di scarico. Questo design non solo facilita la manutenzione ma riduce anche i costi consentendo la sostituzione solo del modulo usurato anziché dell'intero gruppo terminale del fluido. Componenti come il modulo di aspirazione (codice SWOP: 8404-26) e il modulo di scarico (codice SWOP: 8404-27) offrono un'elevata intercambiabilità.

Valutazione della pressione:La pressione di esercizio nominale è 7500 PSI (circa 51,7 MPa o 517 bar).

Materiale e processo del modulo del cilindro del fluido:Realizzato in acciaio legato forgiato ad alta resistenza-, come AISI 4130 o gradi equivalenti come acciaio legato 35CrMoA/40CrMoNn/8630, sottoposto a processi di forgiatura di precisione e trattamento termico per garantire resistenza e tenacità a pressioni estreme. I moduli sono temprati internamente, con durezza superficiale che generalmente raggiunge HB285-330. Il processo di produzione aderisce rigorosamente agli standard API 7K.

Gruppo valvola:Dotato di gruppo valvola API #7 (o API #7 modificato), adatto per condizioni di alta-pressione di 7500 PSI. Il corpo della valvola e la sede della valvola sono forgiati in acciaio legato di alta-qualità (ad es. 20CrMnTi, AISI 8620/20CrNiMo) e sono sottoposti a trattamento di cementazione e tempra, ottenendo una durezza superficiale di HRC60 o superiore, garantendo resistenza all'usura e durata ad alta pressione.

Design del coperchio della valvola:L'estremità fluida SWOP 8404-25A utilizza in genere coperchi delle valvole fissi con perno-, accompagnati da un design con pressacavo a vite e flangia del coperchio della valvola/anello filettato. Inoltre, sul mercato sono disponibili sistemi di copertura delle valvole a cambio rapido-(come Sur-Lock o Blak-JAK) come opzioni di aggiornamento per migliorare l'efficienza e la sicurezza della manutenzione.



Bomco F-1600 con parametri prestazionali dell'estremità del fluido SWOP 7500 PSI

Dimensioni della fodera (pollici/mm)	Frequenza della corsa (SPM)	Pressione massima di esercizio (PSI/Bar)	Portata (GPM/LPM)
4 1/2 / 114.3	120	7500 / 517	297 / 1124
4 3/4 / 120.65	120	7449 / 514	331 / 1253
5 / 127	120	6723 / 464	367 / 1389
5 1/4 / 133.35	120	6098 / 420	405 / 1533
5 1/2 / 139.7	120	5556 / 383	444 / 1681
6 / 152.4	120	4669 / 322	529 / 2002
6 1/4 / 158.75	120	4303 / 297	574 / 2173
6 1/2 / 165.1	120	3978 / 274	621 / 2351
6 3/4 / 171.45	120	3689 / 254	669 / 2532
7 / 177.8	120	3430 / 236	720 / 2725



Questa tabella delle prestazioni fornisce un riferimento fondamentale per gli operatori di perforazione, aiutandoli a selezionare la dimensione del rivestimento e la combinazione di velocità di corsa della pompa più adatte in base alla profondità specifica del pozzo, ai requisiti di pressione e allo spostamento di circolazione desiderato, ottimizzando così l'efficienza di perforazione e garantendo la sicurezza operativa.

Gamma completa di parti soggette ad usura e accessori di alta-qualità per condizioni di alta-pressione da 7500 PSI

Per garantire il funzionamento affidabile a lungo-termine della pompa per fanghi Bomco F-1600 dotata dell'estremità del fluido SWOP 8404-25A 7500 PSI in condizioni di alta-pressione, è fondamentale selezionare parti soggette ad usura e accessori di alta-qualità e appositamente-progettati. I materiali e i processi di produzione di questi componenti incidono direttamente sulle loro prestazioni e sulla durata in ambienti ad alta pressione e ad alta abrasione.



Liner

Tipi di materiali:

For 7500 PSI high-pressure and highly abrasive environments, high-chrome bimetallic liners or zirconia ceramic liners are recommended. High-chrome bimetallic liners have an outer shell made of high-strength forged steel and an inner sleeve of high-chrome cast iron, offering excellent wear resistance (HRC 60-69). Zirconia ceramic liners provide higher hardness (HRC >90) e resistenza superiore all'usura, alla corrosione e alle alte-temperature, prolungando significativamente la durata, soprattutto in condizioni difficili.

Codici del tipo di rivestimento SWOP:

Nell'elenco dei pezzi di ricambio SWOP, i codici comuni come il tipo "G" possono rappresentare rivestimenti in lega ad alta-cromo/alta-resistenza (Grayloy), mentre il tipo "Y" o il tipo "ZIR" si riferiscono tipicamente a rivestimenti in ceramica di zirconio.





Tipo:I pistoni adatti per condizioni di alta-pressione di 7500 PSI sono generalmente caratterizzati da un design in-poliuretano ad alte{3}prestazioni incollato in un unico pezzo o da una gomma speciale, come i pistoni in poliuretano a doppio-durometro, progettati per resistere all'estrusione e all'usura ad alta pressione. Disegni come "Bull Nose" o "Flex Lip" mirano a migliorare le prestazioni di tenuta e la durata ad alta pressione.

Materiale del nucleo del pistone:Il nucleo del pistone è realizzato in acciaio legato forgiato ad alta-resistenza, come l'acciaio 42CrMo o 45#, e trattato termicamente-per resistere a carichi ciclici ad alta-pressione.

Bielle/Pony Rods:

Materiale:Realizzato con forgiati in acciaio legato ad alta resistenza, come SAE 4140, 42CrMo o 35CrMo, trattato termicamente-(bonificato) per ottenere eccellenti proprietà meccaniche.

Processo di produzione:Lavorato con precisione e rettificato dopo la forgiatura per garantire l'accuratezza dimensionale.

Trattamento superficiale:La superficie è tipicamente cromata dura, con uno spessore dello strato di cromo generalmente compreso tra 20 e 50 micrometri e una ruvidità superficiale di Ra<0.2 µm, to enhance wear and corrosion resistance and extend seal life.





Norma API:I gruppi valvola adatti per 7500 PSI sono generalmente conformi agli standard API #7 o API #8 (SWOP 8404-25A è dotato di valvole API #7 modificate).

Materiale e processo del corpo valvola/sede della valvola:Forgiato integralmente in acciaio legato ad alta resistenza (ad es. 20CrMnTi, AISI 8620/20CrNiMo), con superfici di lavoro critiche carburate e temprate, raggiungendo una durezza superficiale di HRC60 o superiore, fornendo un'eccellente resistenza all'usura e agli urti.

Materiale inserto valvola:Il poliuretano-ad alte prestazioni o la gomma speciale vengono selezionati per garantire una tenuta affidabile ad alta pressione e resistenza ai fluidi di perforazione abrasivi.





Materiale:Per condizioni di alta-pressione di 7500 PSI, tenute e guarnizioni devono utilizzare materiali ad alte-prestazioni come gomma nitrile butadiene (NBR), gomma nitrile butadiene idrogenato (HNBR) o poliuretano (PU), resistenti all'alta pressione, all'usura, all'olio e alla corrosione chimica.

Componenti chiave dell'estremità di alimentazione:Fare riferimento alle specifiche tecniche dell'estremità di alimentazione Bomco F-1600 in questa introduzione per garantire che tutti i componenti dell'estremità di alimentazione possano sopportare anche i carichi elevati imposti dall'estremità del fluido ad alta pressione.





Smorzatore di pulsazioni:

Deve essere selezionato per una pressione nominale di 7500 PSI, come il tipo KB-75 o il tipo K-20 (versione 7500 PSI), per assorbire efficacemente le fluttuazioni di pressione generate dalle corse della pompa, proteggendo il collettore e le apparecchiature a valle.

Valvola di sicurezza:

Dotato di una valvola di sicurezza adatta per 7500 PSI, come una valvola di sicurezza a spina di sicurezza di tipo JA-3 o una valvola di sicurezza di tipo con ripristino a molla, per garantire una protezione tempestiva della pompa e del sistema in caso di sovrapressione.

Sistema di lavaggio della fodera:

Un sistema di spruzzatura e raffreddamento indipendente di camicia e pistone, fondamentale per prolungare la durata di camicia e pistoni sotto carichi elevati.

La selezione di queste parti e accessori soggetti a usura, appositamente progettati e realizzati per condizioni di alta-pressione, è fondamentale per garantire che la pompa per fanghi Bomco F-1600 dotata dell'estremità del fluido SWOP 7500 PSI raggiunga prestazioni ottimali, tempi di fermo minimi e massima sicurezza.

Aree applicative tipiche e posizionamento sul mercato

La pompa per fanghi Bomco F-1600, dotata dell'estremità fluida SWOP 8404-25A 7500 PSI, diventa la scelta ideale per operazioni di perforazione complesse e impegnative grazie alle sue prestazioni potenti, alla pressione estremamente elevata e all'eccezionale affidabilità.





Perforazione di pozzi profondi e ultra-profondi:Nelle operazioni di perforazione in acque profonde onshore e offshore, è necessaria l'alta pressione per far circolare il fluido di perforazione nel pozzo e riportare i detriti in superficie. Questa unità pompa può soddisfare i requisiti di alta-pressione e cilindrata per tali operazioni.

Circolazione del fluido pre-fratturazione ad alta pressione:Nelle operazioni di fratturazione idraulica, questa unità di pompa può essere utilizzata per far circolare il fluido pre-ad alta pressione, creando condizioni favorevoli per i successivi trattamenti di fratturazione.

Piattaforme di perforazione offshore:Adatto per piattaforme di perforazione offshore dove lo spazio è limitato ma i requisiti di prestazioni e affidabilità della pompa sono estremamente elevati.

Portata estesa e perforazione a getto-ad alta pressione:Questa unità di pompa fornisce inoltre un forte supporto per processi di perforazione speciali che richiedono cilindrata elevata e getto ad alta-pressione per aumentare la velocità di perforazione.





Modello di pompa-di fascia alta:

Essendo una pompa per fanghi ad alta-potenza, ultra-alta-pressione e ad alte-prestazioni, la Bomco F-1600 combinata con l'estremità del fluido SWOP 7500 PSI è posizionata nel mercato di fascia alta.

Affidabile e durevole:

Grazie al design robusto, ai materiali di alta-qualità e ai processi di produzione accurati, questa unità di pompaggio gode di una buona reputazione nel settore per la sua affidabilità e durata, in grado di gestire ambienti di perforazione difficili e lunghi periodi di funzionamento continuo.

Scelta preferita dell'appaltatore di perforazione:

Per gli appaltatori di perforazione che danno priorità all'efficienza della perforazione e sono preoccupati del costo totale di proprietà, questa unità di pompaggio è un'opzione interessante grazie alle sue eccellenti prestazioni e ai minori tempi non produttivi (NPT).



Scegliere la pompa per fanghi Bomco F-1600 dotata dell'estremità fluida SWOP 8404-25A 7500 PSI significa selezionare uno strumento potente in grado di gestire le sfide di perforazione più impegnative, fornendo una solida garanzia per operazioni di perforazione efficienti, sicure ed economiche.



Conclusione: prestazioni eccellenti, derivate da un design di precisione e componenti di qualità

La combinazione del gruppo motore Bomco F-1600 e del gruppo fluido SWOP 8404-25A 7500 PSI offre una soluzione di pompa per fango ad alta pressione eccezionalmente performante, robusta e durevole per il settore della perforazione. La sua potenza potente, la pressione di esercizio fino a 7500 PSI e il design ottimizzato per condizioni difficili gli consentono di gestire facilmente le sfide di pozzi profondi, pozzi ultraprofondi e altre operazioni di perforazione complesse.







Operazioni ad alta efficienza:L'uscita potente e il design ottimizzato dell'estremità del fluido garantiscono un ampio spostamento anche ad alta pressione, migliorando efficacemente l'efficienza della perforazione.

Capacità di pressione ultra-alta:Una pressione di esercizio nominale di 7500 PSI gli consente di gestire progetti di perforazione con requisiti di pressione sul fondo del foro estremamente elevati.

Affidabile e durevole:Sia la parte di potenza che quella del fluido utilizzano materiali ad alta-resistenza e processi di produzione accurati, come il telaio in acciaio saldato-per alleviare le sollecitazioni della parte di potenza, la trasmissione a ingranaggi a spina di pesce, i moduli in acciaio legato forgiato della parte del fluido e i gruppi di valvole temprati, garantendo un funzionamento stabile a lungo-termine e bassi tassi di guasto in condizioni difficili.

Manutenzione conveniente:Il design del modulo dell'estremità del fluido con blocco diviso di tipo L-diviso-rende l'ispezione e la sostituzione delle parti soggette a usura più comode e veloci, riducendo efficacemente i tempi di fermo per la manutenzione. Le estremità del fluido SWOP sono generalmente dotate di sistemi di copertura della valvola-a cambio rapido, che migliorano ulteriormente l'efficienza della manutenzione.

Ampia applicabilità:Adatto a vari ambienti operativi complessi su terra e offshore, inclusi pozzi profondi, pozzi ultra-profondi e circolazione del fluido pre-di fratturazione ad alta pressione.





Negli ambienti operativi ad alta-pressione, le parti soggette ad usura delle pompe di fango sono soggette a stress e abrasioni enormi. Pertanto, è fondamentale selezionare componenti di alta-qualità (OEM o standard equivalente) per l'unità pompa Bomco F-1600 dotata dell'estremità del fluido SWOP 7500 PSI:

Fodere:Scegli materiali resistenti all'usura-e all'alta{1}}pressione come la ceramica bimetallica ad alto-cromo o la ceramica allo zirconio, utilizzando la levigatura di precisione per garantire un perfetto adattamento al pistone.

Pistoni:Utilizza poliuretano incollato in un unico pezzo,-pressione elevata-o gomma speciale, con nuclei del pistone realizzati in acciaio legato forgiato ad alta-resistenza per resistere agli impatti ad alta-pressione.

Bielle/Pony Rods:Realizzato con forgiati in acciaio legato ad alta resistenza-, con cromatura dura sulla superficie per migliorare la resistenza all'usura e alla corrosione.

Gruppo valvola:I corpi e le sedi delle valvole sono forgiati in acciaio legato di alta-qualità e sono sottoposti a cementazione e tempra (HRC60+), mentre gli inserti delle valvole utilizzano poliuretano ad alte-prestazioni, garantendo tenuta e durata ad alta pressione.

Guarnizioni/guarnizioni:Seleziona materiali HNBR resistenti alle alte-pressioni, all'olio-, all'usura-resistente, NBR ad alte-prestazioni o PU.
